天线作为无线电的发射和接收设备是影响信号强度和质量的重要设备,其在移动通信领域的重要性非常关键。通过对天线选型,天 线安装,天线调整从而保障基站覆盖区域的信号强度与质量。对其的 掌握程度是网规与网优工程师的技能基本要求之一。下文重点说明天线要掌握哪些方面及其原理和影响。

什么是天线?

答: 如图所示天线就是把设备传输的电信号转换为电磁波传送。天线都具备收发功能,实地使用可能存在某个天线只做接收用(例如广播天线)。

天线接收信号的原理 ：

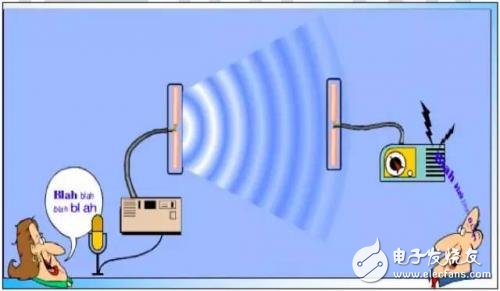

天线本身就是一个振荡器，但又与普通的LC振荡回路不同，它是普通振荡回路的变形。 图中LC是发信机的振荡回路。 电场集中在电容器的两个极板之中，而磁场则分布在电感线圈的有限空间里，电磁波显然不能向广阔空间辐射。如果将振荡电路展开，使电磁场分布于空间很大的范围， 这就创造了有利于辐射的条件；于是，来自发信机的、已调制的高频信号电流由馈线送到天线上，并经天线把高频电流能量转变为相应的电磁波能量，向空间辐射 电磁波的能量从发信天线辐射出去以后，将沿地表面所有方向向前传播。若在交变电磁场中放置一导线，由于磁力线切割导线，就在导线两端激励一定的交变电压——电动势，其频率与发信频率相同。若将该导线通过馈线与收信机相连，在收信机中就可以获得已调波信号的电流。因此，这个导线就起了接收电磁波能量并转变为高频信号电流能量的作用，所以称此导线为收信天线。无论是发信天线还是收信天线，它们都属于能量变换器，“可逆性”是一般能量变换器的特性。同样一副天线，它既可作为发信天线使用，也可作为收信天线使用，通信设备一般都是收、发共同用一根天线。因此，同一根天线既关系到发信系统的有效能量输出，又直接影响着收信系统的性能。 天线的可逆性不仅表现在发信天线可以用作收信天线，收信天线可以用作发信天线，并且表现在天线用作发信天线时的参数，与用作收信天线时的参数保持不变，这就是天线的互易原理。
